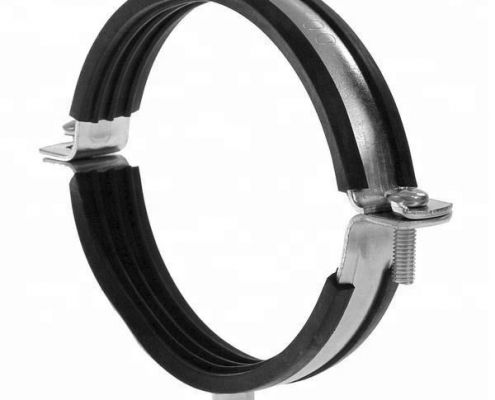

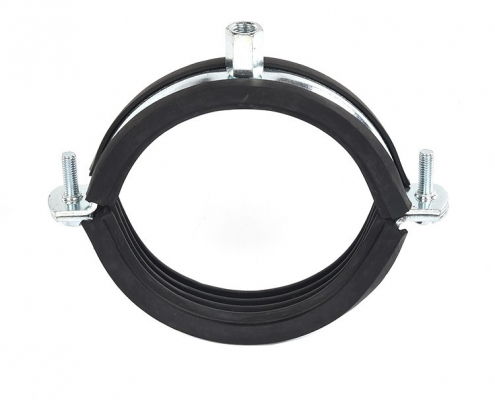

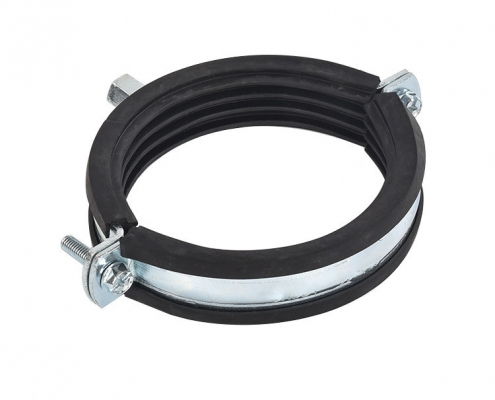

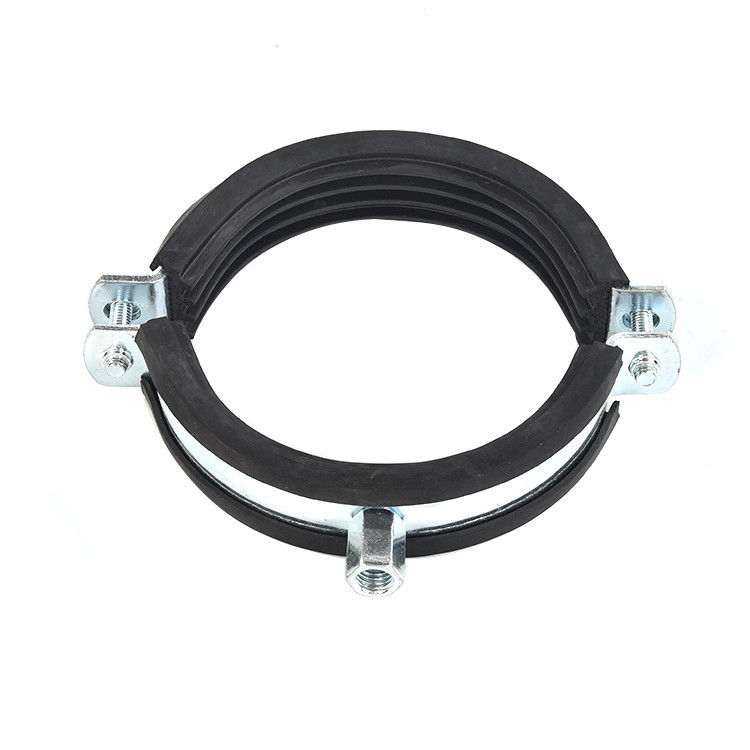

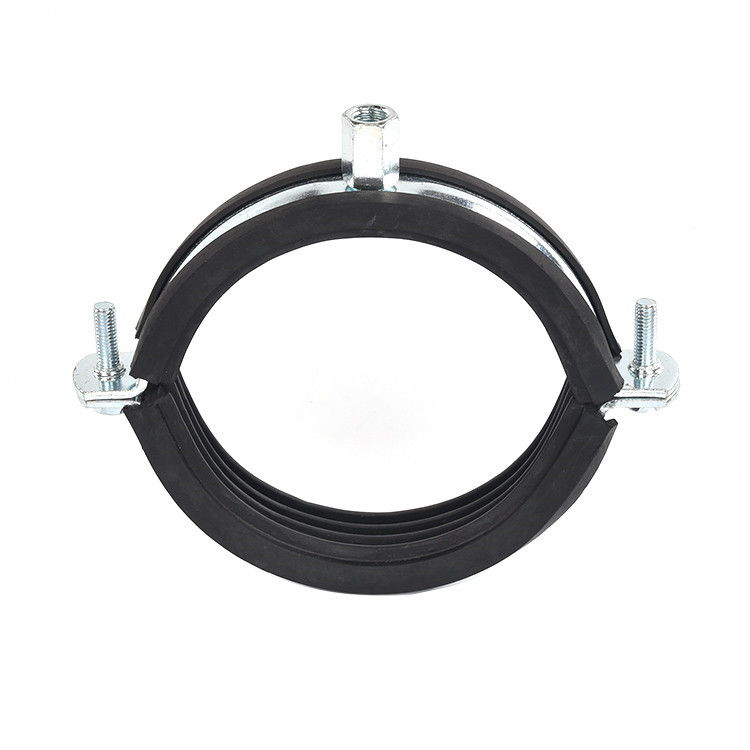

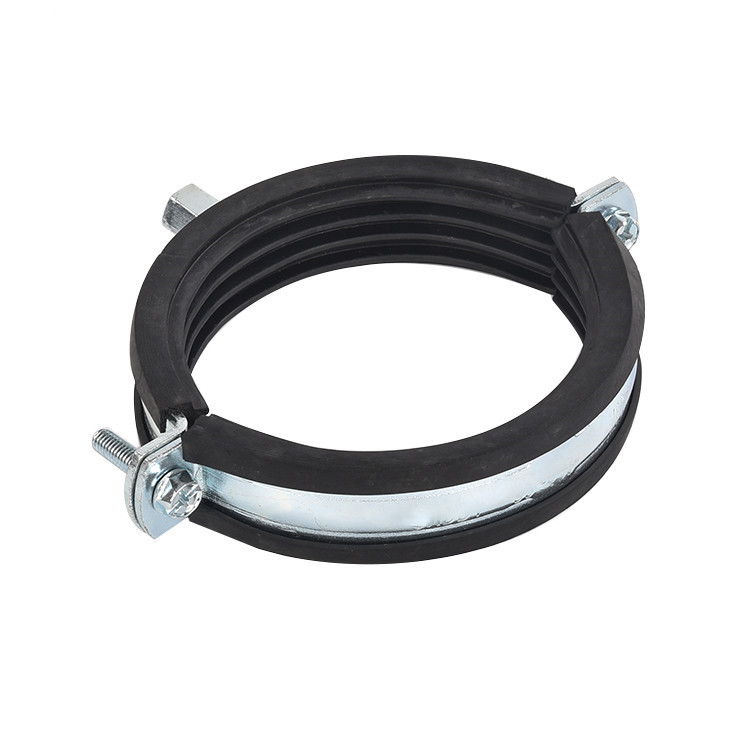

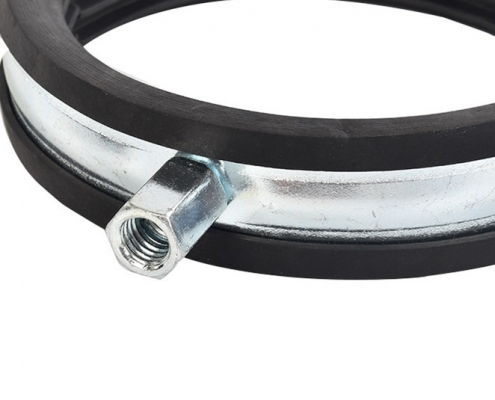

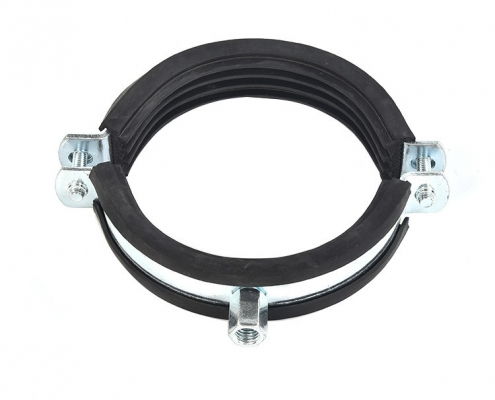

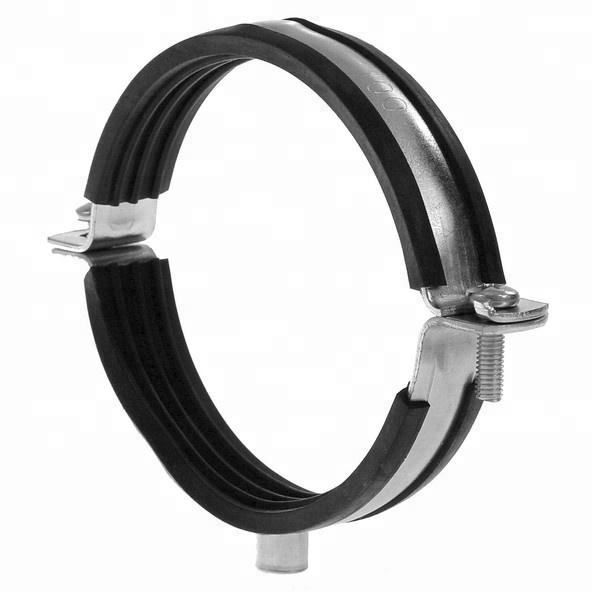

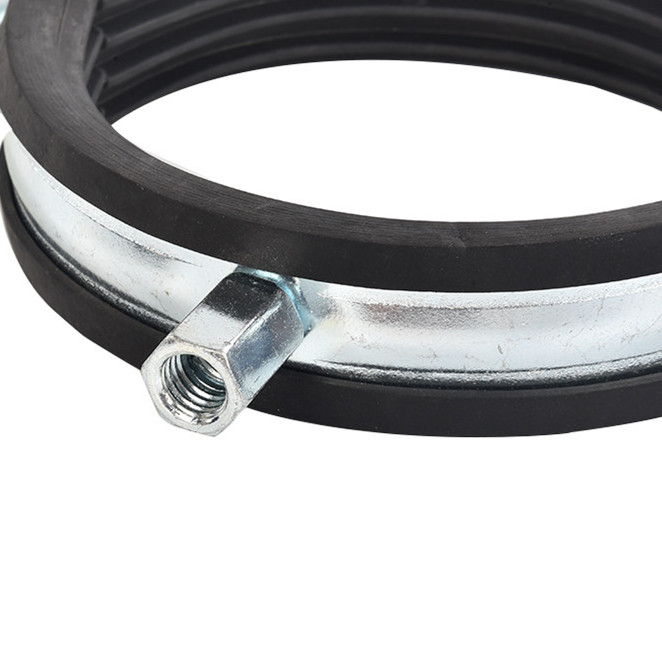

Item name: pipe clamp (hanging clamp)

Material: galvanized steel, stainless steel(201, 301, 304)

Standard: EN Standard

Certificates: ISO/CE

Size: All / Different Size Available

Sample: Free

Package: Carton/Gunny bag/Pallet / As customer’s requirements.

Description

  • Item name: American worm type clamp
  • Material: galvanized steel, stainless steel(201, 301, 304)
  • Standard: EN Standard

Table Parameter

Outer Rod Width Thickness Screw Screw Static
Diameter Pip NB/DN Size Diameter Length Load
Size
14 – 18 mm 3/8″ 10 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
19 – 23 mm 1/2″ 15 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
24 – 28 mm 3/4″ 20 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
29 – 33 mm 1″ 25 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
33 – 37 mm – – M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
40 – 45 mm 1 1/4″ 32 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
47 – 52 mm 1 1/2″ 40 M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
53 – 58 mm – – M8, M10 30 mm 2.5 mm M6 30 mm 2,000 N
60 – 65 mm 2″ 50 M8, M10 30 mm 2.5 mm M8 40 mm 2,000 N
67 – 72 mm – – M10, M12 30 mm 3.0 mm M8 40 mm 2,000 N
73 – 78 mm 2 1/2″ 65 M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
79 – 85 mm – – M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
88 – 93 mm 3″ 80 M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
94 – 99 mm – – M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
100 –106 mm – – M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
108 –116 mm 4″ 100 M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
117 –123 mm – – M10, M12 30 mm 3.0 mm M8 40 mm 3,500 N
